УПМ3 микропереключатель

в наличии:
115 штук
Под заказ возможна оперативная поставка любого количества.

Техническая документация на микропереключатели УПМ3:

УПМ3 микропереключатели ТО.

Скачать

[pdf, 733kB]

Изделие 2016 года производства.



Микропереключатель УПМ3

Также это изделие может называться: УПМ-3, УПМ 3, УПМз, upm3, upm-3, upm3.



УПМ3 микропереключатель предназначен для коммутации электрических цепей постоянного и переменного токов, для объемного монтажа.



Условные обозначения:



Микропереключатель УПМ2(3), где:



У - Украина.

ПМ - микропереключатель.

2, 3 - номер разработки - исполнение переключателя с приводным элементом рычагом.

 Также существуют переключатели - УПМ2.



УХЛ2.1 по ГОСТ 15150-69 - вид климатического исполнения.

ТУ У3.53.14312016-427-97 - обозначение технических условий.



Пример: микропереключатель УПМ3.

Это значит: произведено в Украине (У), микропереключатель (ПМ), порядковый номер разработки (3).



Варианты исполнения УПМ3 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.



Технические характеристики УПМ3:



Ток постоянный и переменный частотой 50 Гц - от 1 мкА до 6 А.

Напряжение постоянного тока - от 0,1 мВ до 36 В.

Напряжение переменного тока - от 0,1 мВ до 250 В.



Электрическая прочность изоляции УПМ3 - не менее 750 В (эфф.).

Коммутируемая мощность:

- на постоянном токе - не более 70 Вт;

- на переменном токе - не более 300 В·А.



Сопротивление контакта - не более 0,05 Ом.

Сопротивление изоляции - не менее 1 ГОм.

Усилие переключения - от 0,49 Н до 2,45 Н (от 0,05 кгс до 0,245 кгс).



Число циклов переключений в зависимости от электрических режимов и климатических условий - от 12 500 до 100 000.



Наработка изделия переключатели УПМ3 - 15 000 ч.

Срок сохраняемости - не менее 10 лет.

Габаритные размеры - не более 20×20×7,3 мм.

Масса - не более 3 г.



Условия эксплуатации:



Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 200 Гц;

- амплитуда ускорения - 50 м/с2.



Пиковое ударное ускорение УПМ3 механического удара многократного действия - 400 м/с2.

Атмосферное пониженное давление:

- рабочее - 53,3 кПа (400 мм рт. ст.);

- предельное - 19,4 кПа (145 мм рт. ст.).



Повышенная рабочая температура среды - +70° С.

Пониженная температура среды:

- рабочая - (-45)° С;

- предельная - (-60)° С.



Смена температур - от +70° С до -45° С.

Повышенная относительная влажность воздуха при +35° С - не более 98%.

Фотографии на: УПМ3

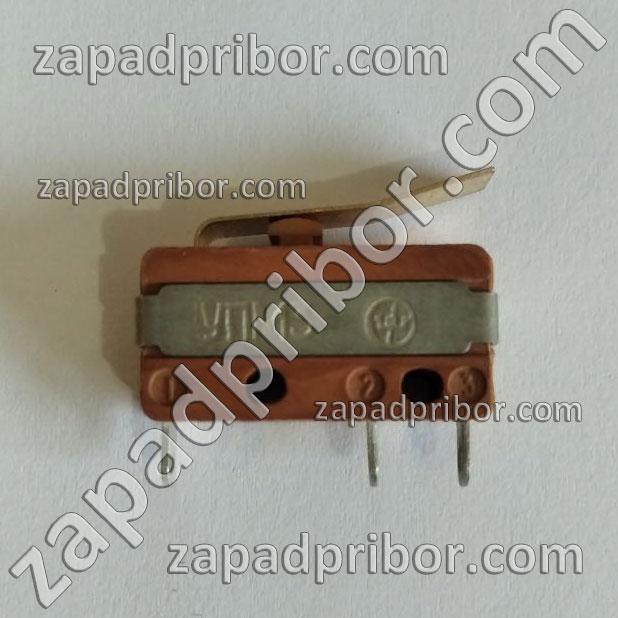

УПМ3 фотография микропереключателя.

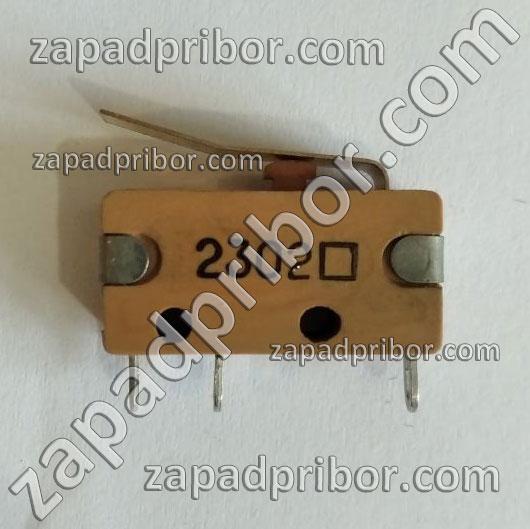

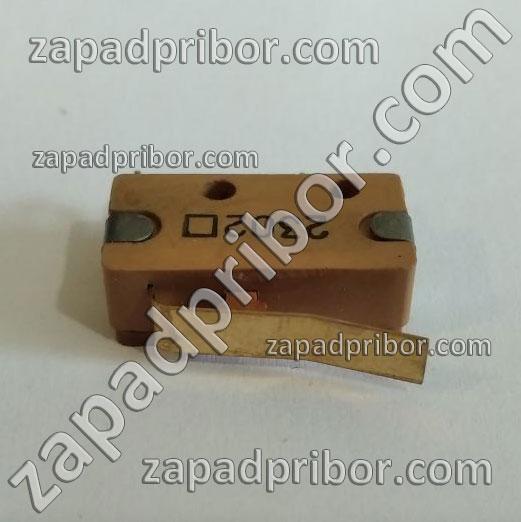

УПМ3 фотография микропереключателя.
УПМ3 чертеж микропереключателя.
УПМ3 чертеж микропереключателя.
