Р48П28НШ1 розетка кабельная

в наличии:
200 штук
Возможна оперативная поставка любого количества.

Техническая документация Р48П28НШ1 розетка кабельная:

Р соединители ТО.

Скачать

[pdf, 1.5MB]

Изделие 2017 года производства.



Розетка кабельная Р48П28НШ1

Также это изделие может называться: Р 48 П28 НШ1, Р-48-П28-НШ1, Рч8П28НШ1, r48p28nsh1, r 48 p28 nsh1, r-48-p28-nsh1.



Р48П28НШ1 розетка кабельная предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.



Условное обозначение:



Розетка Р48П28НШ1, где:



Р - тип соединителя.

48 - условный размер корпуса.

П - с прямым патрубком.



28 - количество контактов.

Н - гайка патрубка для неэкранированного кабеля.

Ш - розетка.

1 - сочетание контактов.

      Также к заказу доступны другие соединители Р.



Технические характеристики Р48П28НШ1:



Рабочий ток на контакт - 9 А.

Максимальное рабочее напряжение постоянного тока - не более 2100 В.



Диаметр контактов - 1,5 мм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Сопротивление электрического контакта - не более 2,5 мОм.



Количество сочленений-расчленений - 500.

Минимальная наработка Р48П28НШ1 - 1000 ч.

Срок сохраняемости - 15 лет.



Покрытие контактов - серебро.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.



Габаритные размеры - 69,1×59,5×82,7 мм.



Варианты исполнения изделия разъём Р48П28НШ1 в зависимости от вида приёмки:

- отдел технического контроля - Р48П28НШ1 ОТК;

- особо стойкие (особо стабильные) - ОСР48П28НШ1, Р48П28НШ1 ОС;

- приемка заказчика - Р48П28НШ1 ПЗ;

- военная приемка - Р48П28НШ1 ВП.



Условия эксплуатации:



Температура окружающего воздуха - от -60° С до +85° С.

Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.

Атмосферное пониженное давление - 1,3∙10-4 Па (10-6 мм рт. ст.).



Допустимая синусоидальная вибрация для Р48П28НШ1:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 300 м/с2.



Ускорение механического удара:

- одиночного действия - 5000 м/с2;

- многократного действия - 350 м/с2.

Линейное ускорение - 2000 м/с2.



Соединители Р48П28НШ1 предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.

Фотографии на: Р48П28НШ1 розетка кабельная

Р48П28НШ1 фотография розетки.
Р48П28НШ1 фотография розетки.
Р48П28НШ1 фотография розетки.
Р48П28НШ1 фотография розетки.

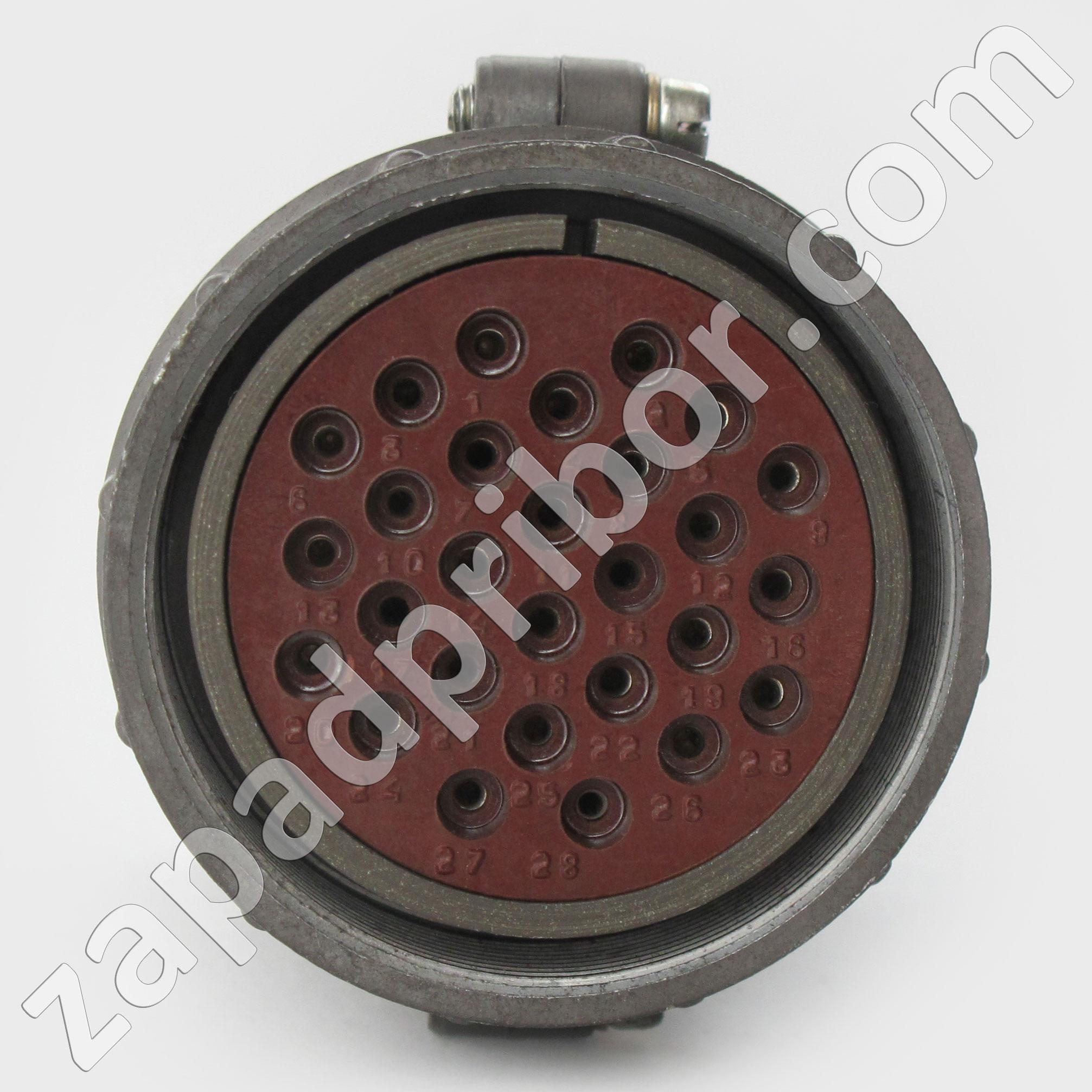

Р48П28НШ1 вид спереди.
Р48П28НШ1 вид спереди.
Р48П28НШ1 вид сбоку.
Р48П28НШ1 вид сбоку.
Р48П28НШ1 вид сзади.
Р48П28НШ1 вид сзади.
Р48П28НШ1 вид сбоку.
Р48П28НШ1 вид сбоку.
Р48П28НШ1 чертеж кабельной розетки с прямым патрубком и гайкой для неэкранированного кабеля.
Р48П28НШ1 чертеж кабельной розетки с прямым патрубком и гайкой для неэкранированного кабеля.
Р48П28НШ1 схема расположения контактов.
Р48П28НШ1 схема расположения контактов.
