ПТкл31

в наличии:
147 штук
Под заказ возможна оперативная поставка любого количества.

Техническая документация на переключатели ПТкл31:

ПТкл31 переключатели ТО.

Скачать

[pdf, 741kB]

Изделие 2016 года производства.



Переключатель клавишный типа «тумблер» ПТкл31

Также это изделие может называться: ПТкл-31, ПТкл 31, ПТклз1, ptkl31, ptkl-31, ptkl 31.



ПТкл31 переключатель клавишный типа «тумблер» предназначен для работы в электрических цепях постоянного и переменного (частотой до 1 кГц) токов, для объемного монтажа.



Условные обозначения переключателей ПТкл31:



Переключатель ПТкл31-1(2,3,4)-б(ч,к,с)-ч(к,с,б,з,г), где:



ПТкл - переключатель клавишный типа «тумблер».

31 - порядковый номер разработки.

1 - электрическая схема выключателя, покрытие контактов серебром.

2 - электрическая схема переключателя, покрытие контактов серебром.

3 - электрическая схема выключателя, покрытие контактов никелем.

4 - электрическая схема переключателя, покрытие контактов никелем.

б(ч,к,с) - цвет корпуса: б - белый; ч - черный; к - красный; с - серый.

ч(к,с,б,з,г) - цвет клавиши рычага: ч - черный; к - красный; с - серый; б - белый; з - зеленый; г - голубой.

ВШУК.640109.008 ТУ - обозначение технических условий.

УХЛ2.1 по ГОСТ 15150-69 - вид климатического исполнения.



Пример: переключатель ПТкл31-3.

Это значит: переключатель типа «тумблер» ПТ (ПТ), кл переключатель клавишный (кл), 31 порядковый номер разработки (31), 3 электрическая схема выключателя, покрытие контактов никелем (3).



Переключатели ПТкл31, которые есть в наличии на нашем складе:



ПТкл31-1 ПТкл31-3 ПТкл31-4
ПТкл31-2 ПТкл31-3-ч-к



Технические характеристики ПТкл31:



Ток постоянный и переменный частотой до 1000 Гц - от 0,01 А до 6 А.

Напряжение - от 0,1 В до 250 В.



Коммутируемая мощность:

- на переменном токе - не более 200 В·А;

- на постоянном токе - не более 65 Вт.



Сопротивление контакта - не более 50 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Усилие переключения - не более 12,5 Н (1,25 кгс).



Электрическая прочность изоляции:

- между любыми электрически несоединенными выводами - не менее 1500 В эфф.;

- между клавишей (ручкой) и любым выводом - не менее 3000 В эфф.



Число коммутационных циклов в зависимости от электрических режимов в нормальных климатических условиях - от 5000 до 10 000.

Наработка - 15 000 ч.

Срок сохраняемости - 5 лет.

Масса - не более 4,5 г; 5,2 г.



Варианты исполнения ПТкл31 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.



Условия эксплуатации:



Допустимая синусоидальная вибрация ПТкл31:

- диапазон частот - от 1 Гц до 200 Гц.

- амплитуда ускорения - 50 м/с2.

Механический удар многократного действия - пиковое ударное ускорение - 150 м/с2.



Атмосферное пониженное давление:

- рабочее - 53,3 кПа (400 мм рт. ст.);

- предельное - 12 кПа (90 мм рт. ст.).



Повышенная рабочая температура среды - +70° С.

Пониженная температура среды:

- рабочая - (-45)° С;

- предельная - (-60)° С.



Смена температур - от +70° С до -45° С.

Повышенная относительная влажность воздуха при +25° С - до 98%.



Переключатели ПТкл31 встречаются также под такими названиями:



ПТкл31-1 ПТкл31-2 ПТкл31-3 ПТкл31-4
ПТкл31-1-б-ч ПТкл31-2-б-ч ПТкл31-3-б-ч ПТкл31-4-б-ч
ПТкл31-1-б-к ПТкл31-2-б-к ПТкл31-3-б-к ПТкл31-4-б-к
ПТкл31-1-б-с ПТкл31-2-б-с ПТкл31-3-б-с ПТкл31-4-б-с
ПТкл31-1-б-б ПТкл31-2-б-б ПТкл31-3-б-б ПТкл31-4-б-б
ПТкл31-1-б-з ПТкл31-2-б-з ПТкл31-3-б-з ПТкл31-4-б-з
ПТкл31-1-б-г ПТкл31-2-б-г ПТкл31-3-б-г ПТкл31-4-б-г
ПТкл31-1-ч-ч ПТкл31-2-ч-ч ПТкл31-3-ч-ч ПТкл31-4-ч-ч
ПТкл31-1-ч-к ПТкл31-2-ч-к ПТкл31-3-ч-к ПТкл31-4-ч-к
ПТкл31-1-ч-с ПТкл31-2-ч-с ПТкл31-3-ч-с ПТкл31-4-ч-с
ПТкл31-1-ч-б ПТкл31-2-ч-б ПТкл31-3-ч-б ПТкл31-4-ч-б
ПТкл31-1-ч-з ПТкл31-2-ч-з ПТкл31-3-ч-з ПТкл31-4-ч-з
ПТкл31-1-ч-г ПТкл31-2-ч-г ПТкл31-3-ч-г ПТкл31-4-ч-г
ПТкл31-1-к-ч ПТкл31-2-к-ч ПТкл31-3-к-ч ПТкл31-4-к-ч
ПТкл31-1-к-к ПТкл31-2-к-к ПТкл31-3-к-к ПТкл31-4-к-к
ПТкл31-1-к-с ПТкл31-2-к-с ПТкл31-3-к-с ПТкл31-4-к-с
ПТкл31-1-к-б ПТкл31-2-к-б ПТкл31-3-к-б ПТкл31-4-к-б
ПТкл31-1-к-з ПТкл31-2-к-з ПТкл31-3-к-з ПТкл31-4-к-з
ПТкл31-1-к-г ПТкл31-2-к-г ПТкл31-3-к-г ПТкл31-4-к-г
ПТкл31-1-с-ч ПТкл31-2-с-ч ПТкл31-3-с-ч ПТкл31-4-с-ч
ПТкл31-1-с-к ПТкл31-2-с-к ПТкл31-3-с-к ПТкл31-4-с-к
ПТкл31-1-с-с ПТкл31-2-с-с ПТкл31-3-с-с ПТкл31-4-с-с
ПТкл31-1-с-б ПТкл31-2-с-б ПТкл31-3-с-б ПТкл31-4-с-б
ПТкл31-1-с-з ПТкл31-2-с-з ПТкл31-3-с-з ПТкл31-4-с-з
ПТкл31-1-с-г ПТкл31-2-с-г ПТкл31-3-с-г ПТкл31-4-с-г

Фотографии на: ПТкл31

ПТкл31 фотография переключателя.
ПТкл31 фотография переключателя.

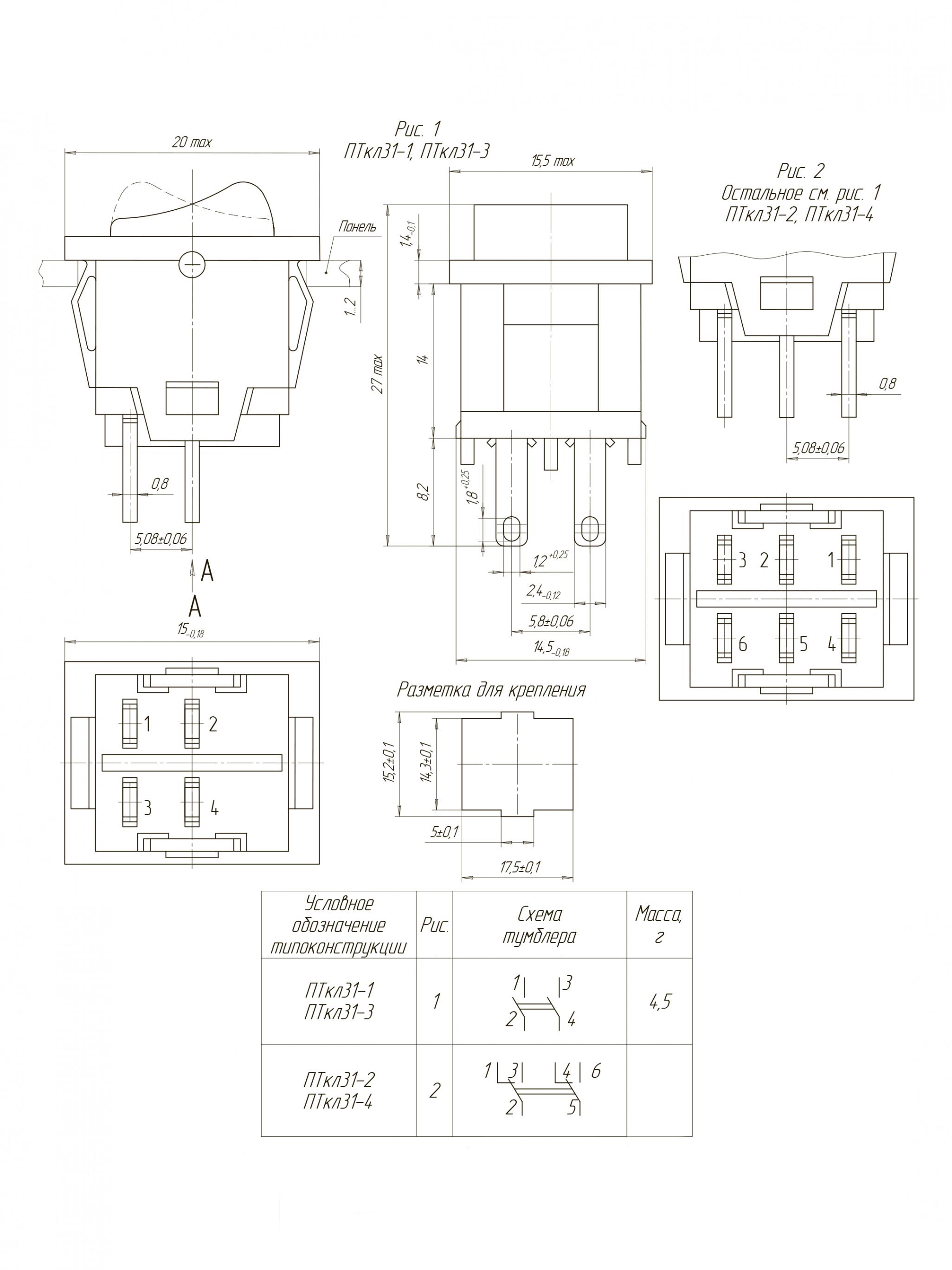

ПТкл31-1, ПТкл31-2, ПТкл31-3, ПТкл31-4 чертеж переключателя.
ПТкл31-1, ПТкл31-2, ПТкл31-3, ПТкл31-4 чертеж переключателя.
