Радиоизмерительные приборы >> генераторы >> модули, блоки и др.

Ответвитель 3.564.373

в наличии:
2 штуки
Под заказ возможна оперативная поставка любого количества.

Ответвитель направленный прецизионный 3.564.373

Также это изделие может называться: 3-564-373, 3546373.



3.564.373 ответвитель направленный прецизионный предназначается для ответвления части электромагнитной энергии из основного канала передачи во вспомогательный.



Технические характеристики 3.564.373:



Коаксиальный канал - 7/3,04 мм.

Рабочий диапазон частот - от 1,5 ГГц до 18,0 ГГц.

Номинальное значение переходного ослабления - 20±1,0 дБ.

Перепад переходного ослабления по диапазону - не более ±1,5 дБ.



Направленность:

- в диапазоне от 1,5 ГГц до 17,5 ГГц - не менее 25 дБ;

- в диапазоне от 17,5 ГГц до 18,0 ГГц - не менее 23 дБ.



КСВН основного канала - не более 1,3.

КСВН вспомогательного канала - не более 1,5.

Габаритные размеры - 385×20×75 мм.

Масса 3.564.373 - не более 0,65 кг.



Изготовитель гарантирует соответствие изделий ответвители 3.564.373 требованиям технических условий при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа.

Фотографии на: Ответвитель 3.564.373

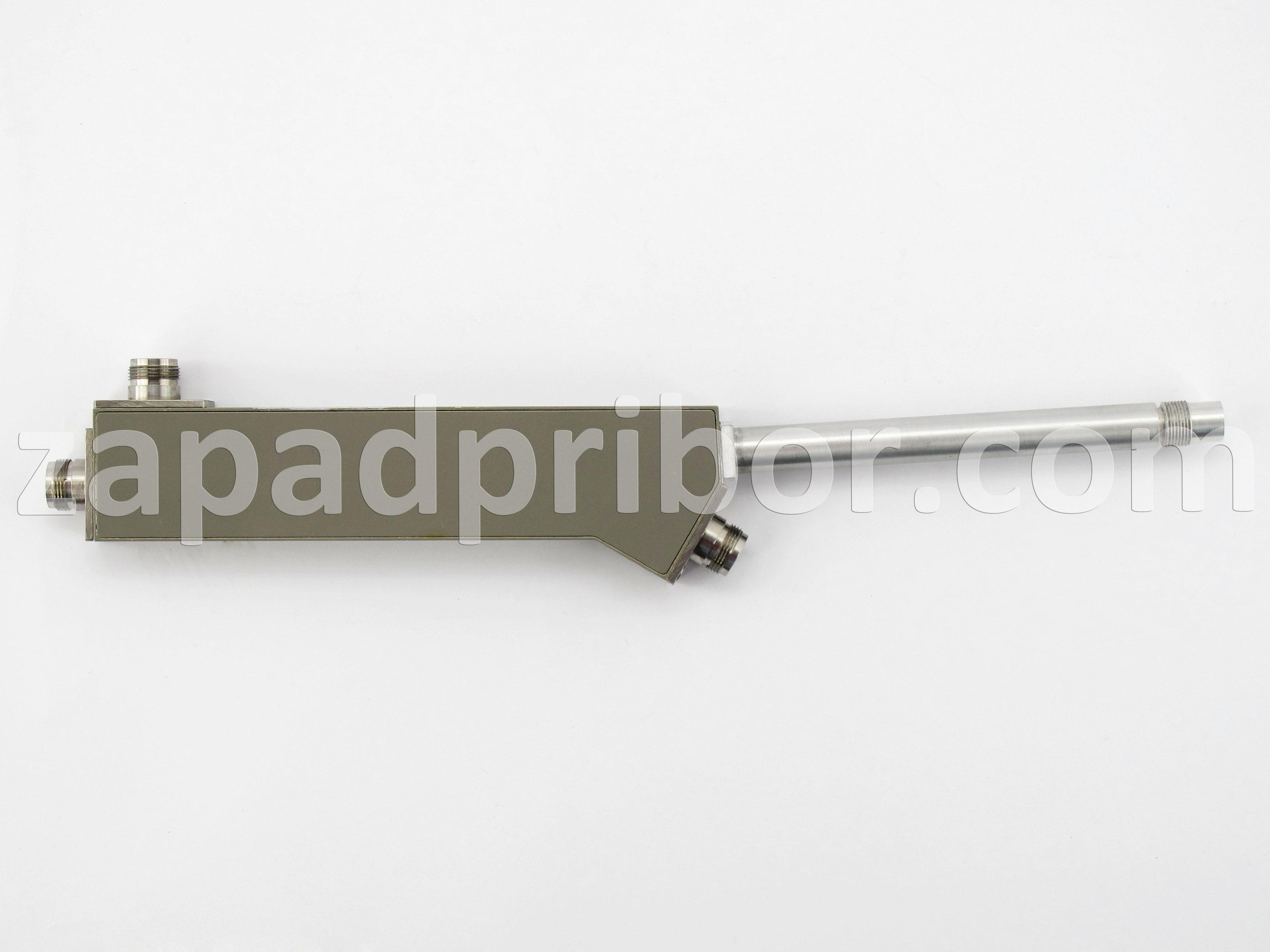

Ответвитель 3.564.373 фотография ответвителя.
Ответвитель 3.564.373 фотография ответвителя.
Ответвитель 3.564.373 вид спереди.
Ответвитель 3.564.373 вид спереди.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сзади.
Ответвитель 3.564.373 вид сзади.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
Ответвитель 3.564.373 вид сбоку.
