ФВВ1

Под заказ возможна оперативная поставка любого количества.

Ферритовый волноводный вентиль ФВВ1

Также это изделие может называться: ФВВ 1, ФВВ-1, fvv1, fvv 1, fvv-1.



ФВВ1 вентиль волноводный ферритовый применяется для использования в качестве развязывающего устройства в связной аппаратуре.



Структура условного обозначения:



- Ф - ферритовый;

- В - волноводный;

- В - вентиль.



Вентили ФВВ1 имеют следующие доступные к заказу модификации:



ФВВ1-10 ФВВ1-17 ФВВ1-24 ФВВ1-31 ФВВ1-38 ФВВ1-45
ФВВ1-11 ФВВ1-18 ФВВ1-25 ФВВ1-32 ФВВ1-39 ФВВ1-46
ФВВ1-12 ФВВ1-19 ФВВ1-26 ФВВ1-33 ФВВ1-40 ФВВ1-47
ФВВ1-13 ФВВ1-20 ФВВ1-27 ФВВ1-34 ФВВ1-41 ФВВ1-48
ФВВ1-14 ФВВ1-21 ФВВ1-28 ФВВ1-35 ФВВ1-42 ФВВ1-49
ФВВ1-15 ФВВ1-22 ФВВ1-29 ФВВ1-36 ФВВ1-43 ФВВ1-50
ФВВ1-16 ФВВ1-23 ФВВ1-30 ФВВ1-37 ФВВ1-44



Технические характеристики ФВВ1:



Сечение волновода - от 5,2×2,6 мм до 22×5 мм.

Рабочий диапазон частот - от 10,7 ГГц до 52 ГГц.



Прямые потери - от 0,25 дБ до 2 дБ.

Обратные потери - от 19 дБ до 23 дБ.

Мощность - от 1 Вт до 10 Вт.



Коэффициент стоячей волны - не более 1,3.

Полоса - от 1,5 ГГц до 2 ГГц.

Интервал рабочих температур - от -60° С до +85° С.

Габаритные размеры - не более 42×62×40 мм.

Масса - от 0,02 кг до 0,55 кг.



Варианты исполнения вентилей в зависимости от вида приёмки:

- отдел технического контроля - ФВВ1 ОТК;

- особо стойкие - ОСФВВ1, ФВВ1 ОС;

- приемка заказчика - ФВВ1 ПЗ;

- военная приемка - ФВВ1 ВП.

Фотографии на: ФВВ1

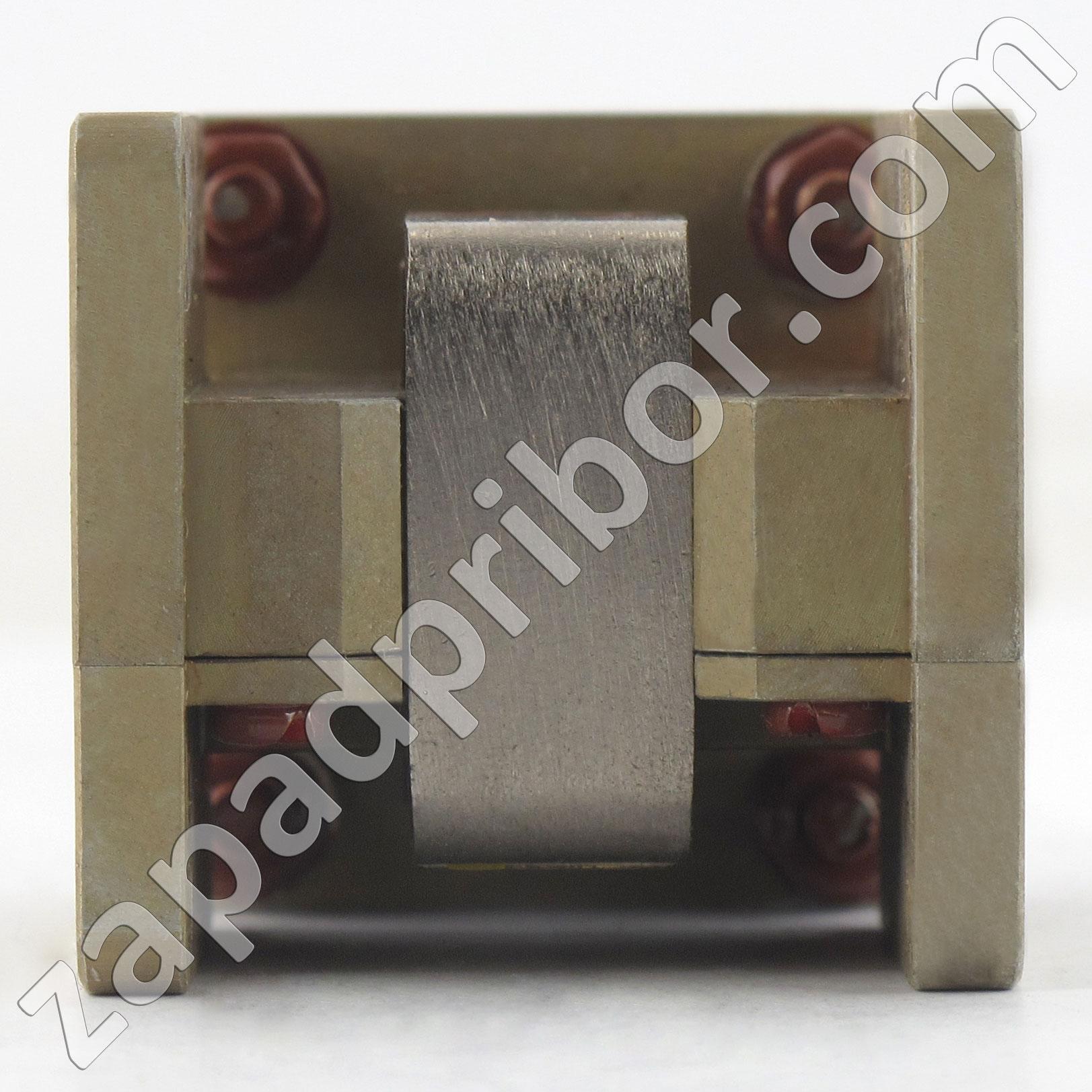

ФВВ1-40 фотография вентиля.
ФВВ1-40 фотография вентиля.
ФВВ1-40 фотография вентиля.
ФВВ1-40 фотография вентиля.
ФВВ1-40 вид сбоку №1.
ФВВ1-40 вид сбоку №1.
ФВВ1-40 вид сбоку №2.
ФВВ1-40 вид сбоку №2.
ФВВ1-40 вид сбоку №3.
ФВВ1-40 вид сбоку №3.
ФВВ1-40 вид сверху.
ФВВ1-40 вид сверху.
ФВВ1-40 вид снизу.
ФВВ1-40 вид снизу.
ФВВ1-19 фотография вентиля.
ФВВ1-19 фотография вентиля.
ФВВ1-26 чертеж вентиля.
ФВВ1-26 чертеж вентиля.
ФВВ1-28 чертеж вентиля.
ФВВ1-28 чертеж вентиля.
ФВВ1-42 чертеж вентиля.
ФВВ1-42 чертеж вентиля.
ФВВ1-43 чертеж вентиля.
ФВВ1-43 чертеж вентиля.
ФВВ1-45 чертеж вентиля.
ФВВ1-45 чертеж вентиля.
