Усилитель У7-1

Также этот прибор может называться: У7 1, У71, У-71, У 71, y7-1, y71, y7 1, u7-1, u7 1, u71.



У7-1 усилитель измерительный универсальный прецизионный предназначен для усиления слабых сигналов постоянного и переменного тока в диапазоне частот от 0 до 100 кГц и имеет как несимметричные, так и дифференциальный входы.



Cфера применения: исследования, настройка и испытания систем и приборов, используемых в радиоэлектронике, связи и автоматике, вычислительной и измерительной технике и приборостроении, а также при общелабораторные измерения для усиления сигналов от тензометрических мостов и термопар.



Усилители У7-1 могут работать в двух режимах: при широкой полосе пропускания и при узкой полосе пропускания с регулировкой полосы фильтрами верхних и нижних частот.



Технические характеристики У7-1:



Диапазон частот -  от 0 до 100 кГц.

Режимы работы:

- одностороннее противофазное усиление - вход "А" (инвертирующий);

- одностороннее синфазное усиления - вход "Б" (не инвертирующий);

- дифференциальное усиление - вход "А-Б".



Неравномерность частотной характеристики относительно частоты I кГц на нагрузке 600±3 Ом:

- в диапазоне частот от 0 до 5 кГц - не более ±0,1 дБ;

- в диапазоне частот от 5 кГц до 20 кГц - не более ±0,3 дБ;

- в диапазоне частот от 20 кГц до 50 кГц - не более ±0,5 дБ;

- в диапазоне частот от 50 кГц до 100 кГц - не более ±3 дБ.



Частоты среза фильтров, ограничивающих частотный диапазон - 0,01 кГц; 0,1 кГц; 1 кГц; 10 кГц.

Ослабление сигнала фильтрами на частотах среза  - -(3±1) дБ.

Ослабление сигнала вне полосы пропускания фильтров (на октаву) - не менее 11 дБ.



Коэффициент усиления при нагрузке не менее 600 Ом - от 10 дБ до 80 дБ.

Номинальные входные напряжения для каждого положения переключателя усиления У7-1 при максимальном входном напряжении 10 В:



Положение переключателя усиления Коэффициент усиления Номинальное входное напряжение
80 дБ 10 000 1 мВ
70 дБ 3162 3,162 мВ
60 дБ 1000 10 мВ
50 дБ 316,2 31,62 мВ
40 дБ 100 100 мВ
30 дБ 31,62 316,2 мВ
20 дБ 1 1000 мВ
10 дБ 3,162 3162 мВ



Погрешность коэффициента усиления на частоте 1 кГц на нагрузке не менее 600 Ом:

- при усилениях от 10 дБ до 60 дБ - не более - ±0,1 дБ;

- при усилениях от 70 дБ до 80 дБ - не более - ±0,15 дБ.



Дополнительная погрешность коэффициента усиления в диапазоне рабочих температур при изменении окружающей температуры на каждые 10° С  - не более половины основной погрешности.



Коэффициент гармоник при максимальном выходном напряжении 10 В на нагрузке не менее 600 Ом:

- при усилении от 10 дБ до 60 дБ в диапазоне частот от 20 Гц до 20 кГц - не более 0,1%;

- при усилении от 10 дБ до 60 дБ в диапазоне частот от 20 Гц до 100 кГц - не более 0,3%;

- при усилении от 70 дБ до 80 дБ в диапазоне частот от 20 Гц до 100 кГц - не более 0,5%.



Входное сопротивление усилителя У7-1 на каждом входе, измеренное на постоянном токе, - не менее 1 МОм.

Входная емкость на каждом входе, измеренная на частоте 100 кГц, - не более 30 пФ.





Максимальное напряжение по входу которое выдерживает усилитель - 15 В.

Максимальное выходное напряжение на нагрузке не менее 600 Ом:

- постоянного напряжения - ±14,1 В.

- переменного напряжения - 10 В.

Выходное сопротивление усилителя - не более 10 Ом.



Смещение нулевого уровня У7-1, приведенное ко входу, при короткозамкнутых входах:

- за 8 ч - не более 30 мкВ;

- на 1° С в интервале рабочих температур - не более 10 мкВ.



Напряжение шумов, приведенное ко входу, при короткозамкнутых входах и коэффициенте усиления от 70 дБ до 80 дБ:

- в полосе частот до 1 кГц - 4 мкВ;

- в полосе частот до 10 кГц - 5 мкВ;

- в полосе частот до 100 кГц - 10 мкВ;



Время установления рабочего режима усилителей У7-1 - не более 1 ч.

Время непрерывной работы - не менее 8 ч.



Питание от сети переменного тока:

- напряжением 220 В±22 В, частотой 50 Гц±0,5 Гц и содержанием гармоник до 5%;

- напряжением 220 В±11 В, частотой от 388 Гц до 428 Гц и содержанием гармоник до 5%.



Потребляемая мощность - 24 В·А.

Габаритные размеры - не более 316×95×330 мм.

Масса - не более 5 кг.



Условия эксплуатации У7-1:



Температура окружающего воздуха - от 5° С до 40° С (от 278 К до 313 К).

Относительная влажность при 30° С - до 95%.

Атмосферное давление - от 60 кПа до 106 кПа (от 460 мм рт. ст. до 800 мм рт. ст.).

Фотографии на: У7-1

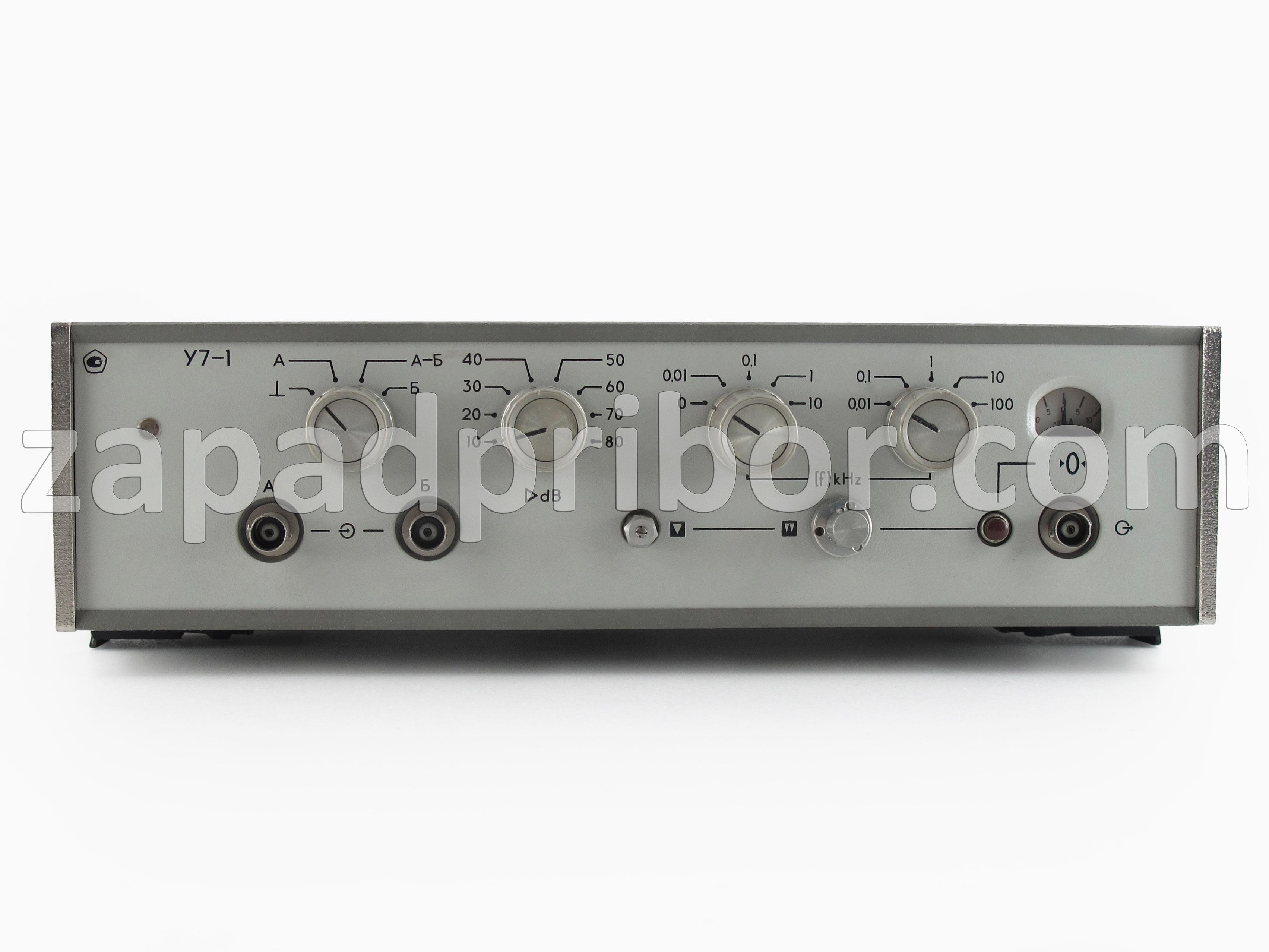

У7-1 рисунок прибора.
