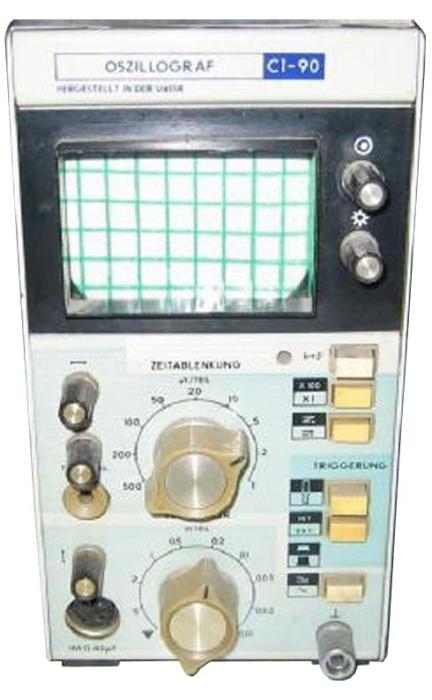

Осциллограф С1-90 универсальный (С190, С-1-90, С 1 90, c1-90, С-190, С 190, С1 90, c190, c-1-90, c 1 90,c-190, c 190, c1 90)
Осциллограф С1-90 универсальный предназначен для визуального наблюдения формы электрических сигналов на экране ЭЛТ и измерения их амплитудных и временных параметров.
Он предназначен для использования при ремонте и обслуживании электронной аппаратуры, в том числе и бытовой.
Прибор осциллограф С1-90 универсальный весьма прост по конструкции, имеет малые габариты и массу.
Технические характеристики приборов осциллографы С1-90 универсальные:
Температура - от 4ºС-10ºС до +35°С;
Относительная влажность - от 80% при +20°С;
Диапазон измеряемых напряжений - 20мВ-300В;
Диапазон измеряемых интервалов времени - 3мкс-0,5с;
Рабочая площадь экрана имеет 6 делений по вертикали и 10 делений по горизонтали (1 деление равно 5мм);
Ширина линии луча прибора осциллограф С1-90 универсальный - 0,8мм;
Минимальная частота следования развертки - 500Гц при наблюдении максимально быстрого процесса;
Параметры канала Y
Полоса пропускания прибора осциллограф С1-90 универсальный - 0МГц-1МГц при неравномерности АЧХ -3дБ;
Время нарастания ПХ - 0,35мкс;
Входной импеданс:
- 1,0 МОм, 40 пФ;
- 10,0 МОм, 25 пФ с выносным делителем 1:10;
Калиброванный коэффициент отклонения - от 10мВ/дел до 5В/дел; устанавливается ступенями в последовательности 1, 2, 5;
Максимально допустимое суммарное напряжение на закрытом входе прибора осциллограф С1-90 универсальный - 250В;
Параметры канала X
Калиброванный коэффициент развертки - от 1мкс/дел. до 50мс/дел. устанавливается ступенями в последовательности 1, 2, 5;
Внутренняя синхронизация прибора осциллограф С1-90 универсальный при высоте изображения сигнала на экране ЭЛТ 1 деление:
- синусоидальным сигналом в диапазоне 20Гц-1,0МГц;
- импульсами любой полярности длительностью более 0,35мкс;
Внешняя синхронизация:
- синусоидальным сигналом амплитудой 0,35В-5В в диапазоне 20Гц-1МГц;
- импульсом любой полярности, амплитудой 0,7В-10В, длительностью более 0,35мкс;
Коэффициент отклонения прибора осциллограф С1-90 универсальный на частоте 1 кГц - 0,5В/дел;
Полоса пропускания - 20Гц-200кГц при неравномерности АЧХ 3дБ;
Погрешность коэффициента отклонения и развертки прибора осциллограф С1-90 универсальный - 10%
Питание - от сети переменного тока частотой 50Гц±0,5Гц и 60Гц±0,6Гц, напряжением 220В±22В;
Потребляемая мощность - 20В∙А;
Прибор осциллограф С1-90 универсальный выносной делитель 1:10;
Выход прибора может быть открытый и закрытый;
Генератор развертки может работать в режиме автоколебательной и ждущей разверток;
Габаритные размеры - 100х190х290мм;
Масса - 3,5кг. |
|||||||||||
