Радиоизмерительные приборы >> другие измерители

И4-5 измеритель

в наличии:
3 штуки
Под заказ возможна оперативная поставка любого количества.

Измеритель параметров импульсов И4-5

Также этот прибор может называться: И4 5, И45, Ич-5, u4-5, u4 5, u45, i4-5, i45, i4 5.



И4-5 измеритель параметров импульсов предназначен для измерения импульсных и переменных токов и их линейного преобразования в напряжение постоянного тока, обеспечивает выдачу напряжения постоянного тока, пропорциональных максимальным значениям сигналов, по двум независимым каналам.



Измерители И4-5 используются при проверке аттенюаторов, осциллографов, логических схем, испытании аппаратуры наносекундного диапазона.



Прибор выполнен в виде четырех вставных блоков; два блока - каналы преобразования, измерительный блок и блок питания.



Технические характеристики И4-5:



Диапазон измеряемых и преобразуемых напряжений - от 0,1 В до 900 В.

Длительность измеряемых импульсов - от 1 нс до 0,05 с.



Режим измерения и преобразования амплитуды видеоимпульсных напряжений.

Диапазон измеряемых и преобразуемых напряжений Ux:

- с делителем 1:30 - от 0,1 В до 9 В; от 3 В до 250 В;

- с делителем 1:100 - от 150 В до 900 В.



Длительность измеряемых импульсов:

- в диапазоне от 0,1 В до 9 В - от 1 нс до 0,05 с;

- при использовании делителя 1:30 - от 3 нс до 0,05 с;

- при использовании делителя 1:100 - от 0,1 мкс до 0,05 с.



Частота повторения измеряемых видеоимпульсов для И4-5:

- в диапазоне от 0,1 В до 9 В - от 20 Гц до 300 МГц;

- при использовании делителей 1:30 и 1:100 - от 20 Гц до 1 МГц.



Минимальная длительность фронта импульсов:

- в диапазоне от 0,1 В до 9 В - 0,2 нс;

- при использовании делителя 1:30 - 2 нс;

- при использовании делителя 1:100 - 15 нс.



Погрешность измерения и погрешность преобразования - ±(aUx+bUK), где Ux - измеряемое значение амплитуды; UK - конечное значение установленного поддиапазона измерения.



Режим измерения и преобразования амплитуды радиоимпульсных напряжений.

Диапазон измеряемых и преобразуемых напряжений Ux:

- с делителем 1:30 - от 0,1 В до 4,5 В; от 3 В до 135 В;

- с делителем 1:100 - от 150 В до 450 В.



Длительность измеряемых радиоимпульсов для И4-5:

- в диапазоне от 0,1 В до 150 В - от 50 нс до 0,05 с;

- в диапазоне от 150 В до 450 В - от 1 мкс до 0,05 с.



Частота повторения измеряемых радиоимпульсов:

- в диапазоне от 0,1 В до 150 В - от 20 Гц до 10 МГц;

- в диапазоне от 150 В до 450 В - от 20 Гц до 100 кГц.



Несущая частота заполнения радиоимпульсов:

- в диапазоне от 0,1 В до 150 В - от 20 Гц до 300 МГц;

- в диапазоне от 150 В до 450 В - от 20 Гц до 300 МГц.



Погрешность измерения и преобразования в зависимости от несущей частоты заполнения радиоимпульсов - ±(aUx+bUK).

Погрешность преобразования - ±(aUx+bUk).



Режим измерения и преобразования напряжений синусоидальной формы.

Диапазон измеряемых и преобразуемых напряжений Ux:

- с делителем 1:30 - от 0,1 В до 4,5 В; от 3 В до 135 В;

- с делителем 1:100 - от 150 В до 450 В.



Частота измеряемых напряжений для измерителя И4-5:

- в диапазоне от 0,1 В до 150 В - от 20 Гц до 300 МГц;

- в диапазоне от 150 В до 450 В - от 20 Гц до 10 МГц.



Погрешность измерения и преобразования в зависимости от частоты - ±(aUx+bUK).



Режим измерения напряжений постоянного тока.

Диапазон измеряемых и преобразуемых напряжений Ux:

- с делителем 1:30 - от 0,1 В до 10 В; от 3 В до 135 В;

- с делителем 1:100 - от 10 В до 300 В.



Погрешность измерения и преобразования - ±(aUx+bUK).



Общие техничные характеристики при всех видах измерений.

Выходное напряжения постоянного тока для каждого из двух независимых каналов преобразования - Uвых=Ux/UK (B).



Напряжение на дифференциальном выходе - Uвых=(Ux1- Ux2)/UK, где Ux1, Ux2 - напряжения, измеряемые каждым из двух каналов.

Выходное сопротивление по каждому из выходов - 3 кОм.

Погрешность внутреннего стрелочного прибора И4-5 - 0,5%.

Пределы Un - 1 В; 3 В; 10 В.



Время одного измерения - менее 1,8 с.

Входное сопротивление:

- на пределе 1 В - 50 кОм/В;

- на пределе 3 В - 30 кОм/В;

- на пределе 10 В - 20 кОм/В.



Входное сопротивление:

- делителя 1:30 - более 80 кОм;

- делителя 1:100 - более 200 кОм.



Входная емкость:

- пробников - менее 5 пФ;

- делителя 1:30 - менее 4 пФ;

- делителя 1:100 - менее 8 пФ.



Питание от сети переменного тока для И4-5:

- частотой - 50±0,5 Гц; от 388 Гц до 428 Гц;

- напряжением - 220±22 В; 115±5,5 В.

Потребляемая мощность - 100 В∙А.



Скважность - от 1 до 5∙107.

Габаритные размеры - 120×480×475 мм.

Масса - не более 25 кг.



Измерители имеют ручной и дистанционный режим работы. В целях уменьшения величины погрешности, зависящей от измерения длительности и формы измеряемых напряжений, применена автокомпенсационная схема с двумя параллельными трактами преобразования.



Используются при настройке и регулировке импульсной аппаратуры, включая импульсные генераторы, генераторы импульсно-модулированных и непрерывных сигналов. На основе этого прибора можно осуществлять стабилизацию импульсной мощности генераторов импульсных, импульсно-модулированных и СВЧ сигналов.



Условия эксплуатации И4-5:



Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +30° С - до 95%.

Фотографии на: И4-5

И4-5 фотография измерителя.
И4-5 фотография измерителя.

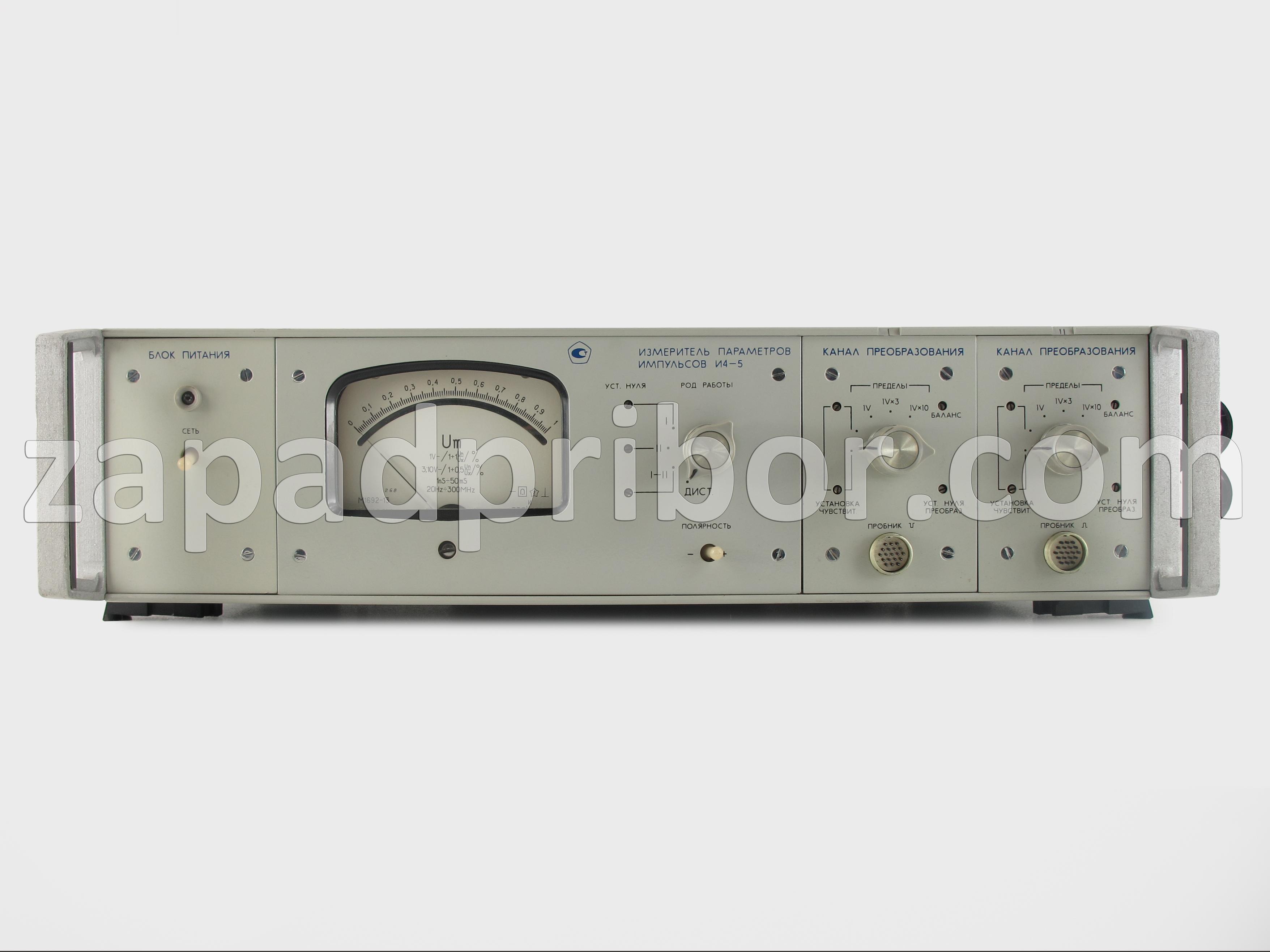

И4-5 вид спереди.
