2РМГП24Б19Ш1Е2

в наличии:
145 штук
Под заказ возможна оперативная поставка любого количества.

Техническая документация 2РМГП24Б19Ш1Е2:

Схемы и размеры 2РМГП, 2РМГПД.

Скачать

[pdf, 2.0MB]

Изделие 2016 года производства.



Вилка герметичная блочная 2РМГП24Б19Ш1Е2

Также это изделие может называться: 2РМГП24 Б19 Ш1 Е2, 2РМГП24-Б19-Ш1-Е2, 2РМГП2чБ19Ш1Е2, 2rmgp24b19sh1e2, 2rmgp24 b19 sh1 e2, 2rmgp24-b19-sh1-e2, 2rmgp24b19sh1ye2.



2РМГП24Б19Ш1Е2 вилка блочная герметичная цилиндрическая низкочастотная предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.



Условное обозначение:



Вилка 2РМГП24Б19Ш1Е2, где:



2РМГП - соединитель цилиндрический низкочастотный герметичный.

24 - условный размер корпуса.



Б - блочный вид корпуса.

19 - количество контактов.

Ш - вилка.



1 - все контакты диаметром 1 мм.

Е - химникелевое покрытие контактов.

2 - теплостойкость +200° С.

      Также к заказу доступны другие соединители 2РМГП.



Технические характеристики 2РМГП24Б19Ш1Е2:



Токовая нагрузка:

- на одиночный контакт - 3 А;

- суммарная на соединитель - 48 А.

Максимальное рабочее напряжение - 560 В.



Сопротивление контактов изделия соединитель 2РМГП24Б19Ш1Е2 - не более 30 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Утечка воздуха не допускается при перепаде давления - не более 147 099,8 Па (1,5 кгс/см2).



Минимальная наработка - 1000 ч.

Срок сохраняемости - не менее 25 лет.



Сочленение соединителей - резьбовое.

Поляризация корпусов - одношпоночная.



Габаритные размеры:

- диаметр - 36 мм;

- длина - 32 мм.



Варианты исполнения вилок 2РМГП24Б19Ш1Е2 в зависимости от вида приёмки:

- отдел технического контроля - 2РМГП24Б19Ш1Е2 ОТК;

- особо стойкие (особо стабильные) - ОС2РМГП24Б19Ш1Е2, 2РМГП24Б19Ш1Е2 ОС;

- приемка заказчика - 2РМГП24Б19Ш1Е2 ПЗ;

- военная приемка - 2РМГП24Б19Ш1Е2 ВП.



Условия эксплуатации:



Синусоидальная вибрация для изделия разъём 2РМГП24Б19Ш1Е2:

- диапазон частот - от 5 Гц до 5000 Гц;

- амплитуда ускорения - 500 м/с2.



Ускорение механического удара:

- многократное действие - 1000 м/с2;

- одиночное действие - 5000 м/с2.



Температура среды - от -60° С до +200° С.

Атмосферное пониженное давление - 1,34 10-10 Па (10-12 мм рт. ст.).

Вилки изготовляются для внутреннего монтажа, в климатическом исполнении - УХЛ.

Фотографии на: 2РМГП24Б19Ш1Е2

2РМГП24Б19Ш1Е2 фотография вилки.
2РМГП24Б19Ш1Е2 фотография вилки.
2РМГП24Б19Ш1Е2 фотография вилки.
2РМГП24Б19Ш1Е2 фотография вилки.
2РМГП24Б19Ш1Е2 вид спереди.
2РМГП24Б19Ш1Е2 вид спереди.

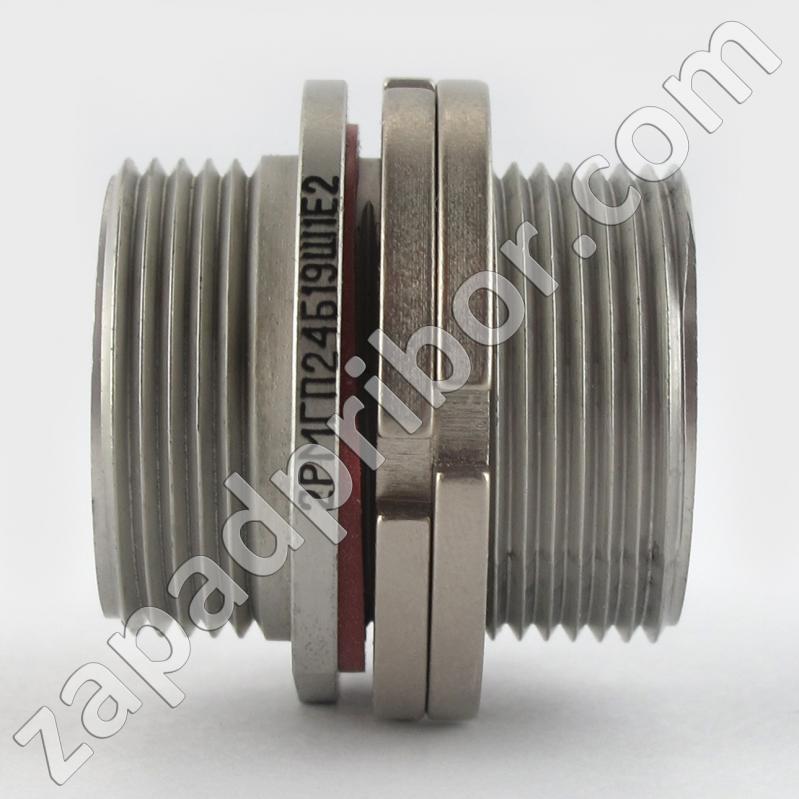

2РМГП24Б19Ш1Е2 вид сбоку.
2РМГП24Б19Ш1Е2 вид сбоку.
2РМГП24Б19Ш1Е2 вид сзади.
2РМГП24Б19Ш1Е2 вид сзади.
2РМГП24Б19Ш1Е2 вид сбоку.
2РМГП24Б19Ш1Е2 вид сбоку.
2РМГП24Б19Ш1Е2 чертеж вилки.
2РМГП24Б19Ш1Е2 чертеж вилки.
2РМГП24Б19Ш1Е2 схема расположения контактов.
2РМГП24Б19Ш1Е2 схема расположения контактов.
