24П4Н1

2 695 руб.
674 грн.
в наличии:
123 штуки

Цены на сайте указаны с НДС.

Под заказ возможна оперативная поставка любого количества.

Переключатель щеточный 24П4Н1

Также это изделие может называться: 24 П4 Н1, 24-П4-Н1, 2чПчН1, 24p4n1, 24 p4 n1, 24-p4-n1.



24П4Н1 переключатель щеточный предназначен для работы в электрических цепях постоянного и переменного тока.



Переключатели 24П4Н1 являются изделиями ручного управления и предназначены для объемного монтажа.



Условные обозначения 24П4Н1:



- 24П - количество рабочих контактов на одной плате;

- 4Н - количество направлений;

- 1 - фиксация через 15°.



Технические характеристики:



Момент переключения - от 2 Нм до 12 Нм.

Сопротивление электрического контакта - не более 0,3 Ом.

Сопротивление изоляции - не менее 1000 Ом.

Электрическая прочность изоляции - 1500 В.



Количество рабочих контактов - 24.

Количество направлений - 4.

Расстояние между контактами переключателя 24П4Н1 - 15°.

Износоустойчивость, количество циклов переключения - 5000.



Электрические режимы коммутации:

- при напряжении от 10 В до 220 В, на постоянном токе - от 0,1 А до 0,5 А;

- при напряжении от 10 В до 380 В, на переменном токе - от 0,1 А до 2 А;

- коммутируемая мощность, при активной нагрузке - не более 110 Вт.



Габаритные размеры

- диаметр - 88 мм;

- длина - 146 мм.

Масса - не более 300 г.



Варианты исполнения переключателей в зависимости от вида приёмки:

- отдел технического контроля - 24П4Н1 ОТК;

- особо стойкие - ОС24П4Н1, 24П4Н1 ОС;

- приемка заказчика - 24П4Н1 ПЗ;

- военная приемка - 24П4Н1 ВП.



Условия эксплуатации 24П4Н1:



Температура окружающего воздуха - от -60° С до +85° С.

Климатическое исполнение - умеренный и холодный климат (УХЛ).

Фотографии на: 24П4Н1

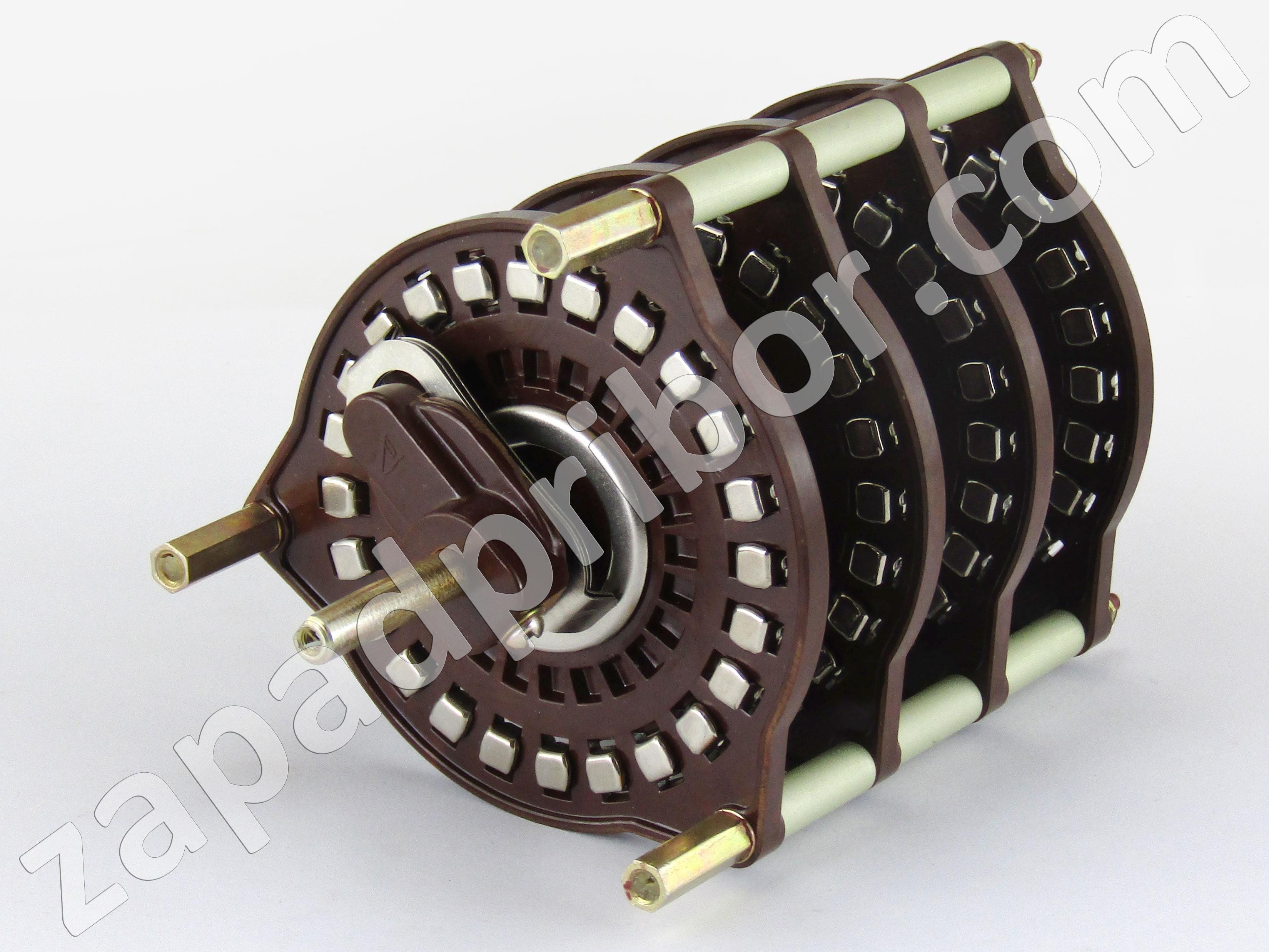

24П4Н1 фотография переключателя.
24П4Н1 фотография переключателя.

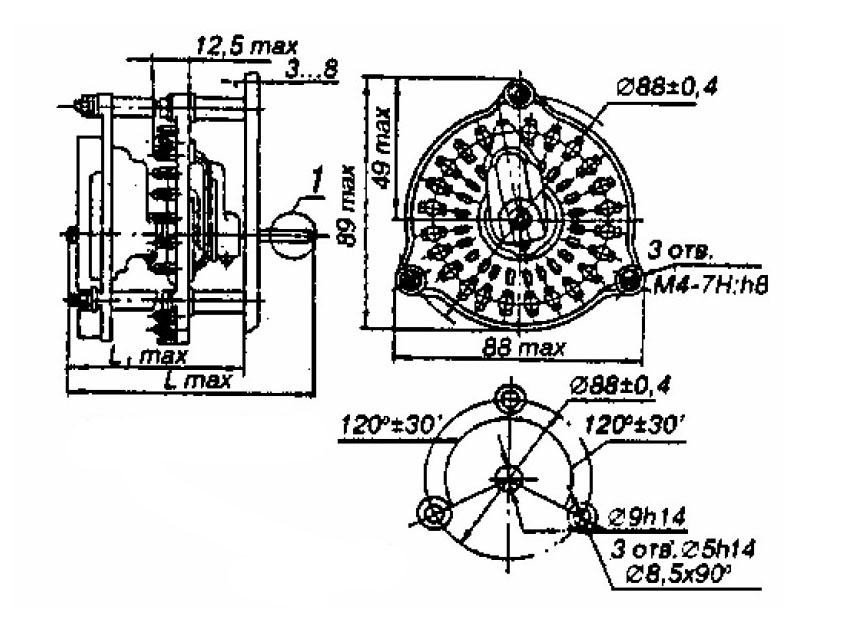

24П4Н1 чертеж переключателя.
24П4Н1 чертеж переключателя.
24П4Н1 схема коммутации одной платы.
24П4Н1 схема коммутации одной платы.
